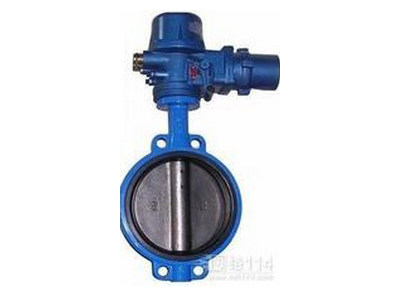

電動襯膠蝶閥
電動襯膠蝶閥的蝶板安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°~90°之間，旋轉到90°時，蝶閥處于全開狀態。 本類襯膠蝶閥門在管道中一般應當水平安裝。全襯膠蝶閥產品由橡膠密封蝶閥和碳鋼或不銹鋼閥板、閥桿構成。電動全襯膠蝶閥適用于溫度≤80～120℃如食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。D971J電動襯膠蝶閥是一種襯膠環保防腐蝶閥，不僅具有優良的防腐、（耐堿、鹽性能，耐弱酸侵蝕）耐磨、減磨性能，（比普通蝶閥使用壽命可明顯延長）而且具有無毒、抗Jun、防霉等特點，更有操作力矩小，（比普通有銷蝶閥降低百分之四十）維修方便，外形美觀等突出優點。
產品詳情
電動襯膠蝶閥應用范圍：
密封圈材料代號 適用溫度 適用介質
NR ≤85℃ 水、空氣、酸堿類
CR ≤85℃ 水、煤氣、酸堿類
NBR ≤100℃ 水、油品
EPDM ≤120℃ 水、蒸氣、一般酸堿類
FKM ≤150℃ 水、蒸氣、強酸堿類
電動襯膠蝶閥標準規范：
設計制造標準：GB/T 12238-2008
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008
電動襯膠蝶閥 特點
1、采用襯膠無銷，保證了介質與金屬完全隔離，提高了產品的可靠性。
2、密封面耐磨性好（尼龍耐磨性是銅的七倍）。
3、可以任何位置安裝，維修方便。
4、密封件可以更換，密封性能可靠達到雙向密封零泄漏。
5、橡膠材料無任何毒性，并且抗Jun、抗霉。產品價格是不銹鋼閥門的三分之一。
電動襯膠蝶閥執行機構
CH系列特點：
1.功能強勁:智能型、調節型、開關式。
2.體積小巧：體積僅相當于同類產品的35%左右。
3.使用方便：采用單相電源，接線簡單；采用獨Chuang的球型凸出結構，使觀察更方便；免加油免點檢、防水防銹、任意角度安裝。
4.保護裝置有雙重限位、過熱保護、過載保護。全行程時間5秒、10秒、15秒、30秒、45秒、60秒。及帶手動功能。
5.智能數控：內置模塊采用先Jin計算機單片及智能控制軟件直接接收計算機或工業儀表等輸出的標準信號（4-20mA DC /1-5VDC）實現閥門開度的智能控制和準確定位。也可選用3810系列或NA系列電子式角行程執行機構.亦可選用PSQ系列或DYR系列。大口徑閥門一般采用380VAC電動執行器。
電動襯膠蝶閥主要技術參數
公稱通徑 | DN（mm） | 50～2000 | ||
公稱壓力 | PN（MPa） | 0.6 | 1.0 | 1.6 |
試驗壓力 | 強度試驗 | 0.9 | 1.5 | 2.4 |
密封試驗 | 0.66 | 1.1 | 1.76 | |
氣密封試驗 | 0.6 | 0.6 | 0.6 | |
適用介質 | 空氣、水、污水、蒸氣、煤氣、油品等。 | |||
驅動形式 | 手動、蝸桿蝸輪傳動、氣傳動、電傳動。 | |||
電動襯膠蝶閥主要零件材質
零件名稱 | 材料 |
閥體 | 球墨鑄鋼、鑄鋼、合金鋼、不銹鋼 |
蝶板 | 灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料 |
密封圈 | 各種橡膠、聚四氟 |
閥桿 | 2Cr13、不銹鋼 |
填料 | O型圈、柔性石墨O |
電動對夾式蝶閥外形尺寸
公稱通徑DN | L | H1 | H | D1 | Z-φd | D | L1 |
50 | 43 | 452 | 80/112 | 120/125 | 4-18 | 165 | 208 |
65 | 46 | 475 | 88/115 | 136/145 | 4-18 | 185 | 208 |
80 | 46/49 | 516 | 96/120 | 160/ | 8-18 | 200 | 208 |
100 | 52/56 | 551 | 115/140 | 185 | 8-18 | 220 | 208 |
125 | 56/64 | 566 | 128/170 | 210 | 8-18 | 220 | 208 |
150 | 56/70 | 606 | 140/180 | 240 | 8-22 | 285 | 256 |
200 | 60/76 | 731 | 175/210 | 295 | 8-22 | 340 | 256 |
250 | 68/76 | 778 | 202/240 | 355 | 12-22 | 395/405 | 256 |
300 | 78/83 | 830 | 242/290 | 410 | 12-22 | 445/460 | 256 |
350 | 78/92 | 996 | 266/320 | 470 | 16-22 | 505-520 | 346 |
400 | 102 | 1058 | 298/350 | 515/525 | 16-26 | 565/580 | 346 |
電動襯膠蝶閥外形尺寸
公稱通徑DN | L | H1 | H | D1 | Z-φd | D | L1 |
50 | 108 | 539 | 82/112 | 125 | 4-18 | 165 | 208 |
65 | 112 | 554 | 95/115 | 145 | 4-18 | 185 | 208 |
80 | 114 | 569 | 100/120 | 160 | 8-18 | 200 | 208 |
100 | 114 | 569 | 100/138 | 180 | 8-18 | 220 | 208 |
125 | 140 | 649 | 125/164 | 210 | 8-18 | 250 | 208 |
150 | 140 | 725 | 145/175 | 240 | 8-22 | 285 | 256 |
200 | 152 | 835 | 170/208 | 295 | 8-22/2-22 | 340 | 256 |
250 | 165 | 890 | 195/243 | 350 | 12-22/12-26 | 395/405 | 256 |
300 | 178 | 995 | 225/283 | 400 | 12-22/12-26 | 445/460 | 256 |
350 | 190 | 1155 | 255/310 | 460 | 16-22/16-26 | 505/520 | 346 |
400 | 216 | 1225 | 285/340 | 515 | 16-26/16-30 | 565/580 | 346 |
